Importante!

Atenção! Não aconselhamos que a instalação do seu ventilador de teto seja feito por pessoas que não tem experiência com ligações elétricas ou com trabalhos específicos de um eletricista. Se precisar de ajuda, clique aqui para ver a nossa lista de instaladores de todo Brasil.

Cuidados

Cuidados antes de Instalar
Antes de começar a instalação do ventilador de teto
  • Desligue a chave geral de energia elétrica ou os disjuntores.
  • Com o alicate, desencape as pontas dos fios.
  • Os ventiladores de teto SPIRIT pesam entre 3 kg e 4kg. Porém o local de instalação do ventilador deverá suportar uma carga mínima de 25kg.

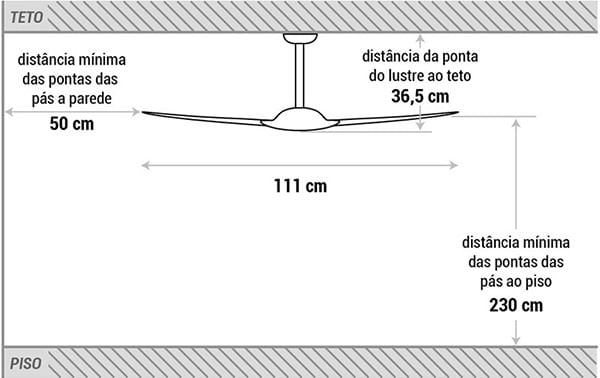

  • A altura ideal entre o chão e as pás do ventilador é de 2,3m para não ocorrer acidentes. E a uma distância mínima de 0,5 m entre as pontas das pás e a parede.
  • Durante qualquer manutenção do ventilador de teto, incluindo a substituição de lâmpadas queimadas, deverá ser desligada a chave geral da instalação.
  • Crianças não devem operar o ventilador de teto sem acompanhamento.
  • Caso o ventilador de teto pare de funcionar por qualquer motivo, desligue-o pelo interruptor e consulte a assistência técnica.
  • Nunca tente parar o ventilador ligado, pois as pás podem provocar acidentes.
  • Manutenção preventiva a cada 6 meses. Limpar o ventilador de teto usando somente um pano umedecido ou seco. NUNCA USE PRODUTOS DE LIMPEZA.

Fixação

Fixação do suporte de teto
Fixação do suporte de teto

    Todo o conjunto de haste, canopla e borrachas de fixação já vêm pré-montados em seu Ventilador de teto SPIRIT, mas você deve prender o fixador ao teto, conforme instruções abaixo, para instalá-lo:

  • Se optar por montar direto na caixa de passagem, ela deve ser metálica. Se optar por montar direto na laje, use buchas S7 com parafuso auto-atarraxante nº 10(4,8 mm) x 40.
  • Se optar por montar em vigas de madeira, usar parafuso autoatarraxante nº 10 (4,8 mm) x 25.
  • Se optar por montar em vigas de aço, usar parafuso M 5 x 0,8 x comprimento conforme necessidade, com porca autoblocante

Encaixe

Encaixe das pás
Encaixe das pás
  • Encaixe as pás no motor com os ressaltos para cima e coloque os 4 ou 6 parafusos/porcas. Aplique a mesma força nos 4 ou 6 parafusos.

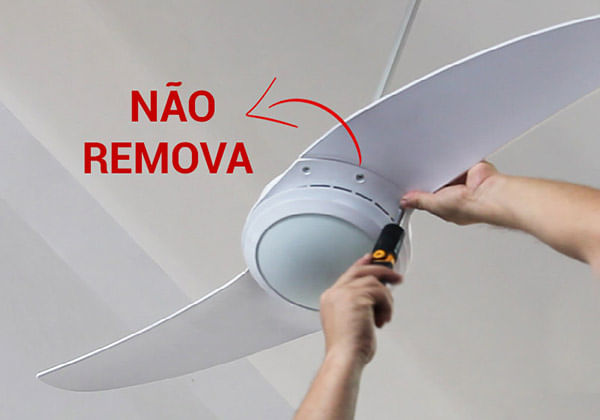

  • Para cada pá você vai utilizar 2 parafusos/porcas. Entre esses 2 parafusos, há um parafuso no centro, já colocado na fábrica. Não remova o parafuso do centro, contido em cada pá, pois eles garantem o fechamento do motor. Sua violação implica a perda de garantia.
  • Não encaixe as pás com os ressaltos (ranhuras) para baixo, porque isto irá prejudicar no desempenho do ventilador.
Veja o vídeo de como é fácil instalar as pás do seu ventilador de teto SPIRIT.

Controle de Velocidade

Encaixe das pás
INSTALAÇÃO DO CONTROLE DE VELOCIDADE DO VENTILADOR DE TETO
  • Verifique se o capacitor é compatível com a tensão no local de instalação, conforme as tabelas.
  • Caso o funcionamento do ventilador de teto esteja contrário à indicação do botão vent./exaust., inverta a ligação dos fios pretos que saem do controle, na conexão com os fios pretos do motor.
  • O controle de velocidade SPIRIT, é protegido contra o centelhamento provocado pela corrente elétrica nas chaves. Isto prolonga sua vida útil e evita o curto-circuito das chaves.

Instalação

Encaixe das pás
Instalação do ventilador spirit no teto

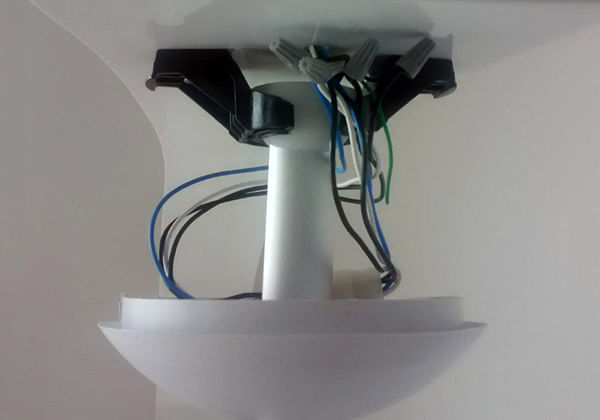

  • O primeiro fio a ser conectado é o fio de aterramento (verde c/ listra amarela) e depois os demais. Na manutenção, o fio de aterramento será o último a er retirado. No desligamento do ventilador de teto deve ser cortada a fiação fixa se não houver outro meio de desligamento.
  • O fio de aterramento fornecido deverá ser ligado a um condutor de proteção da instalação, conforme norma NBR 5410 (Brasil). Os fios devem ser descascados na sua extremidade em 7 mm e conectados à rede elétrica e ao controle de velocidade com conector capuz.

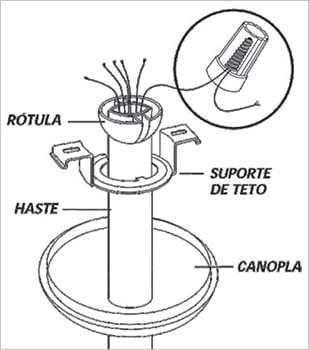

  • A partir desse ponto, o ventilador de teto só precisa ser fixado no suporte de teto. Para isso, introduza a haste no suporte de teto. Depois a gire até que a rótula encaixe no suporte de teto.

Aproveite!

Encaixe das pás
Pronto!
  • Seu ventilador SPIRIT está instalado com sucesso. Agora você pode personalizar qualquer ambiente da sua casa, trocando as pás! Isso mesmo, o ventilador de teto SPIRIT é o único ventilador que troca as pás com mais de 1.000 opções de cores e estampas.
